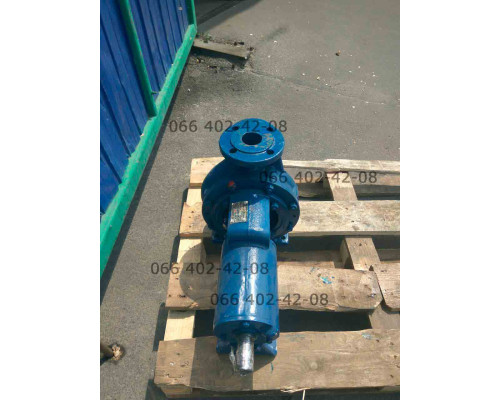

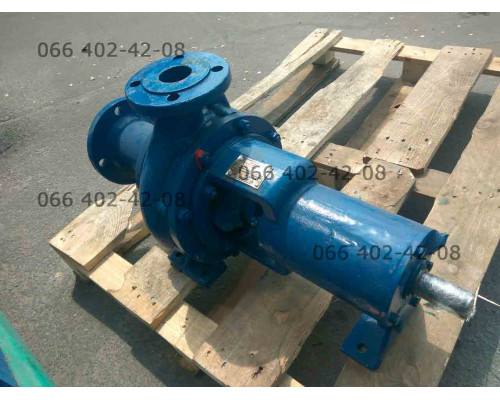

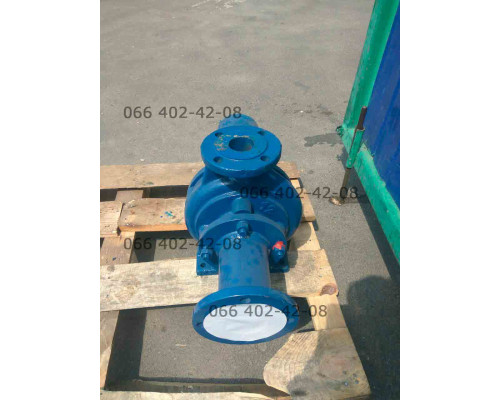

Насос СМ 100-65-250/4

Насос СМ 100-65-250/4 - характеристика фекального насоса

СМ 100-65-250/4 - это насос консольного типа. Насос СМ 100-65-250/4 выгодно отличается от импортных аналогов ценой при этом не уступает в качестве. Надежен, прост в эксплуатации. Цена на насос СМ 100-65-250/4 предоставляется по звонку.

Купить насос СМ 100-65-250/4 выгодно

• только новое оборудование с паспортом и гарантией 12 месяцев
• выбор комплектации насоса
• минимально возможную цену - РАСЧЕТ ЦЕНЫ НА НАСОС СМ 100-65-250/4 ПО ЗВОНКУ!
• доставка насоса по Украине транспортными компаниями
• регулярное наличие запасных частей насоса СМ 100-65-250/4

Запасные части насоса СМ 100-65-250/4 всегда в наличии

Рабочее колесо СМ 100-65-250/4

Корпус насоса (улитка) СМ 100-65-250/4

Корпус подшипников СМ 100-65-250/4

Станина (рама) СМ 100-65-250/4

Крышка улитки (корпуса) СМ 100-65-250/4

Патрубок всасывающий СМ 100-65-250/4

Крышка подшипника СМ 100-65-250/4

Вал насоса (удлинитель) СМ 100-65-250/4

Втулка СМ 100-65-250/4

Фланец сальника СМ 100-65-250/4

Кронштейн СМ 100-65-250/4

Полумуфта насоса (муфта) СМ 100-65-250/4

Комплект пальцев к муфте насоса СМ 100-65-250/4

Назначение насоса СМ 100-65-250/4

Насос СМ 100-65-250/4 предназначен для перекачивания бытовых и промышленных загрязненных жидкостей с такими параметрами:

• водородный показатель (рН) от 6 до 8,5
• плотность среды - до 1100 кг/м3
• кинематическая вязкость - не более 1*10-6м/с
• температура - до 90оС
• содержание абразивных взвешенных частиц - не более 1% по объему, размером до 5 мм и микротверодстью не более 9000 МПа

Насос СМ 100-65-250/4 изготавливается по материалу проточной части из серого чугуна по ГОСТ 1412-85, уплотнения вала - сальниковое.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СМ 100-65-250/4

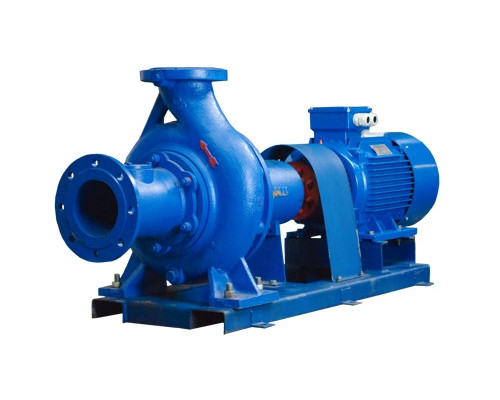

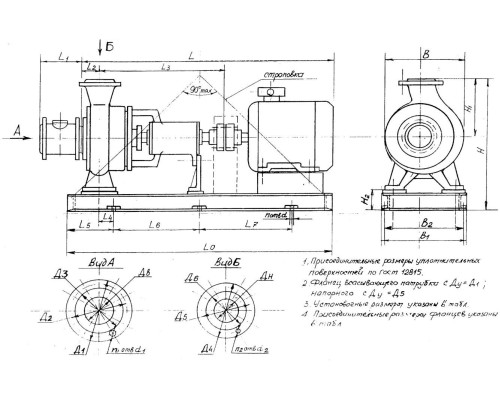

Агрегаты типа СМ 100-65-250/4 состоят из насоса и электродвигателя, смонтированных на общей фундаментальной раме. Вал насоса и двигателя соединены между собой упругой муфтой.

Фундаментная рама крепится к фундаменту фундаментными болтами, упругая муфта закрыта ограждением, закрепленным на фундаментной плите. Фундаментная рама устанавливается на стальных прокладках. Прокладки устанавливаются по всему периметру рамы равномерно. Рекомендуется толщина прокладки 25-30 мм. До подливки рамы бетоном необходимо обеспечить горизонтальность ее установки с помощью отжимных болтов. Точность установки 0,2 мм на 1м контролируется по уровню.

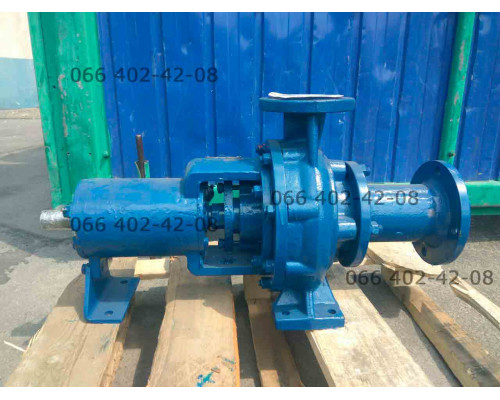

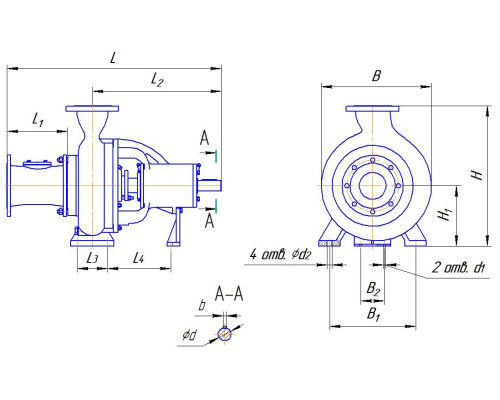

Насос СМ 100-65-250/4 состоит из спирального корпуса, центробежного рабочего колеса, установленного на валу, опорного кронштейна. Спиральный корпус притянут к опорному кронштейну шпильками. Между торцами спирального корпуса и опорного кронштейна установлен корпус.

Уплотнение вала насосов СМ 100-65-250/4 осуществляется сальником с мягкой набивкой ГОСТ 5152-77. Для обеспечения надежной работы сальникового уплотнения к корпусу уплотнения необходимо подавать затворную жидкость (техническую воду) под давлением, составляющим 0,3 МПа (3кгс/см2).

Затворная или другая нетоксичная и нейтральная по отношению к перекачиваемой окружающей средам жидкость по плотности не нормируются. Содержание взвешенных частиц – не более 0,1%, размер частиц не более 0,2мм, водородный показатель рН – 7, температура жидкости не более 318 (450С).

Для уменьшения протока перекачиваемой жидкости в спиральном корпусе из области высокого давления в область низкого давления на рабочем колесе и в спиральном корпусе насоса установлены уплотнительные кольца.

Для уменьшения осевой силы, действующей на подшипники вала насосов СМ 100-65-250/4, на заднем диске рабочих колес всех типов выполнены радиальные отбойные лопатки. Эффективность работы отбойных лопаток зависит от точности установки торцевого зазора между отбойными лопатками и торцевой поверхностью корпуса уплотнения.

В зоне уплотнения для предохранения от износа на вал насосов СМ 100-65-250/4 устанавливается защитная втулка, выполненная из углеродистой стали 45 ГОСТ 4543-71.

В осевом направлении защитная втулка фиксируется между торцами ступицы рабочего колеса и торцом регулировочной гайки.

Агрегаты являются восстанавливаемыми, относятся к группе изделий 2, виду 1 ГОСТ 27.003-83.Насосы, входящие в агрегат, изготавливаются по материалу проточной части из серого чугуна по ГОСТ 1412-85, по виду уплотнения вала с сальниковым (С) и торцово-сальниковым уплотнением (ТСУ).Агрегаты насосные СМ 100-65-250/4 поставляются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных помещений (Е). Класс помещений В-1а и ниже по ПУЭ, издание шестое.Агрегаты насосные СМ 100-65-250/4 изготавливаются в климатическом исполнении УХЛ и 0 категории 4 по ГОСТ 15150-69.

Условное обозначение насоса СМ 100-65-250/4

• СМ - тип насоса - сточно-массный
• первое значение - диаметр входа, мм
• второе значение - диаметр выхода, мм
• третье значение - номинальный диаметр рабочего колеса, мм
• /2- Условное обозначение частоты вращения (3000 об/мин)
• /4- Условное обозначение частоты вращения (1500 об/мин)
• а – первая подрезка рабочего колеса насоса
• б – вторая подрезка рабочего колеса насоса
